Chapas

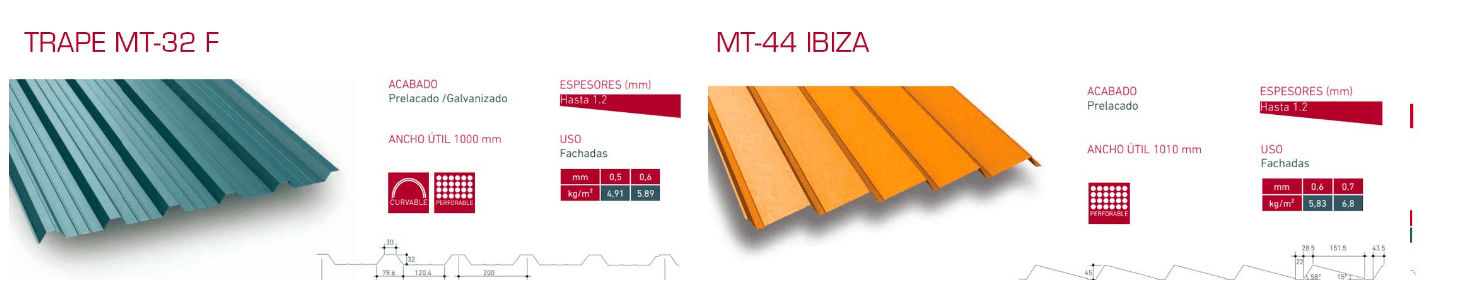

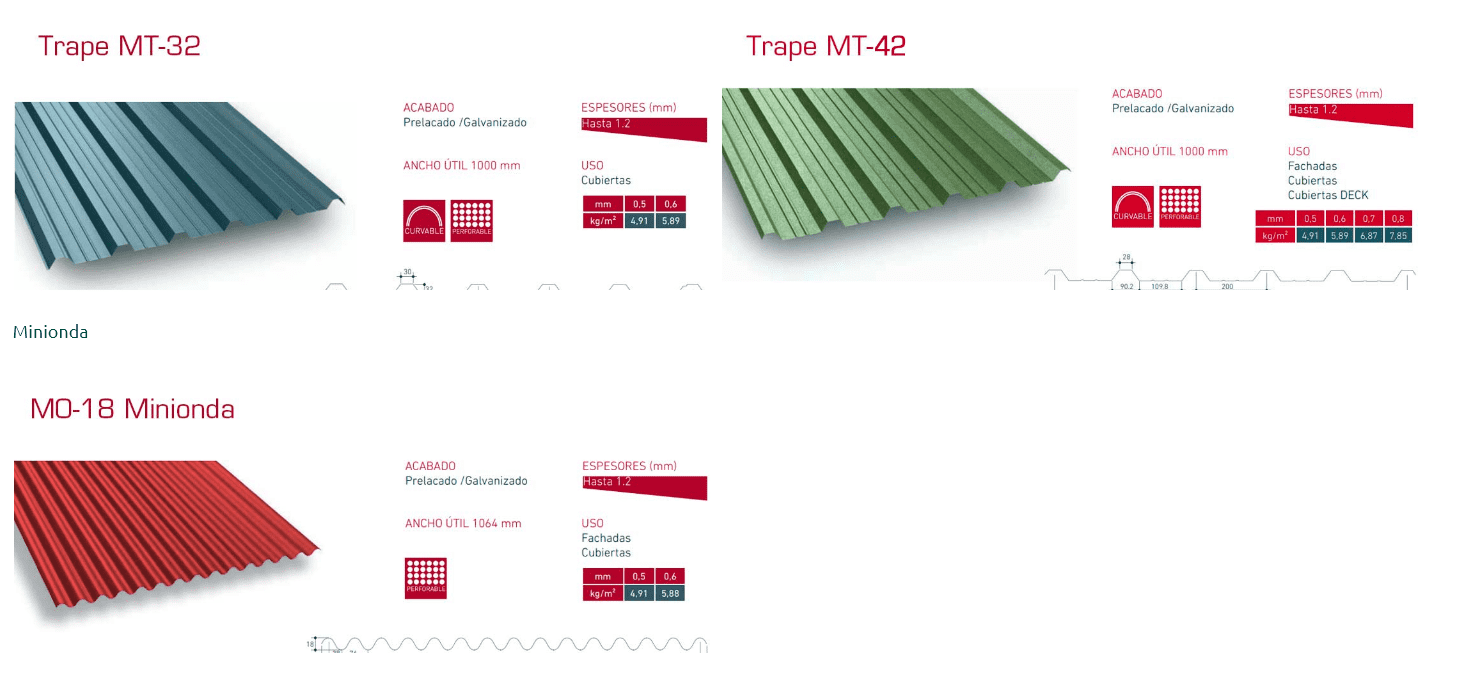

Cubierta

Hierros y Ferralla Arroyo Cubierta

Peldaños metálicos

Hierros y Ferralla Arroyo Peldaños metálicos

Perforado largo redondeado

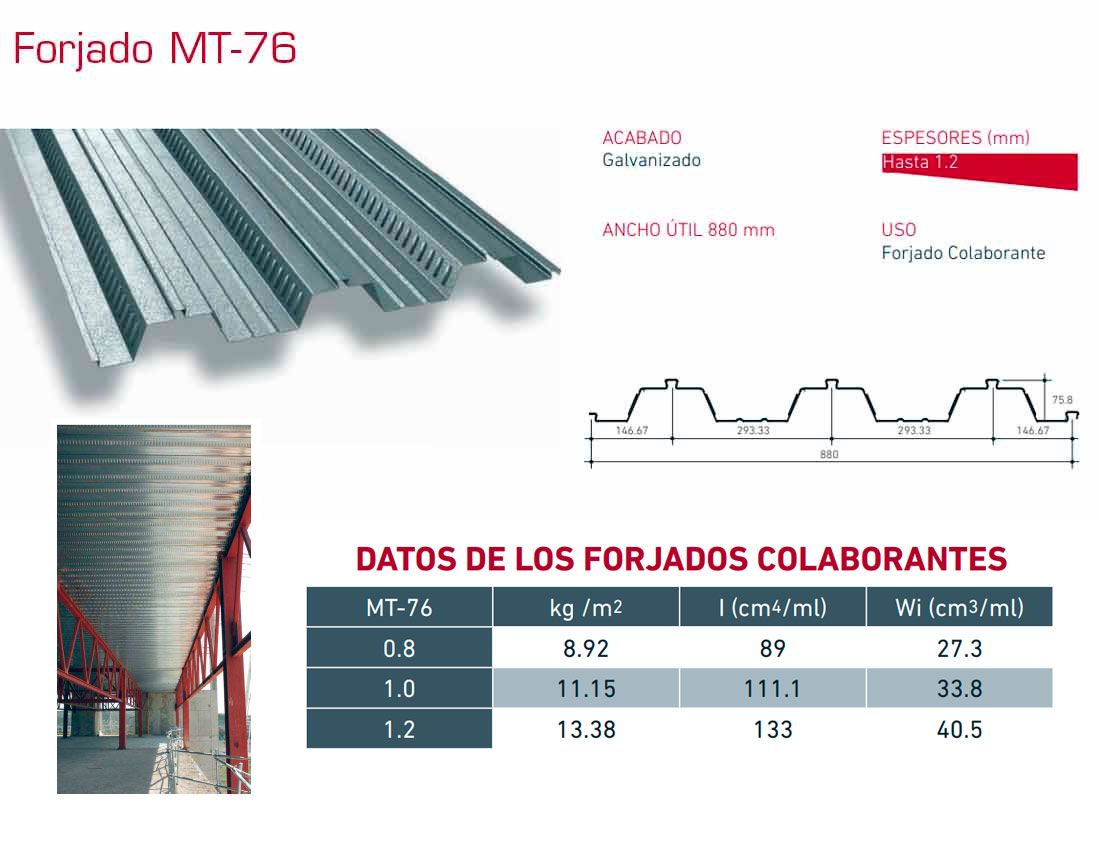

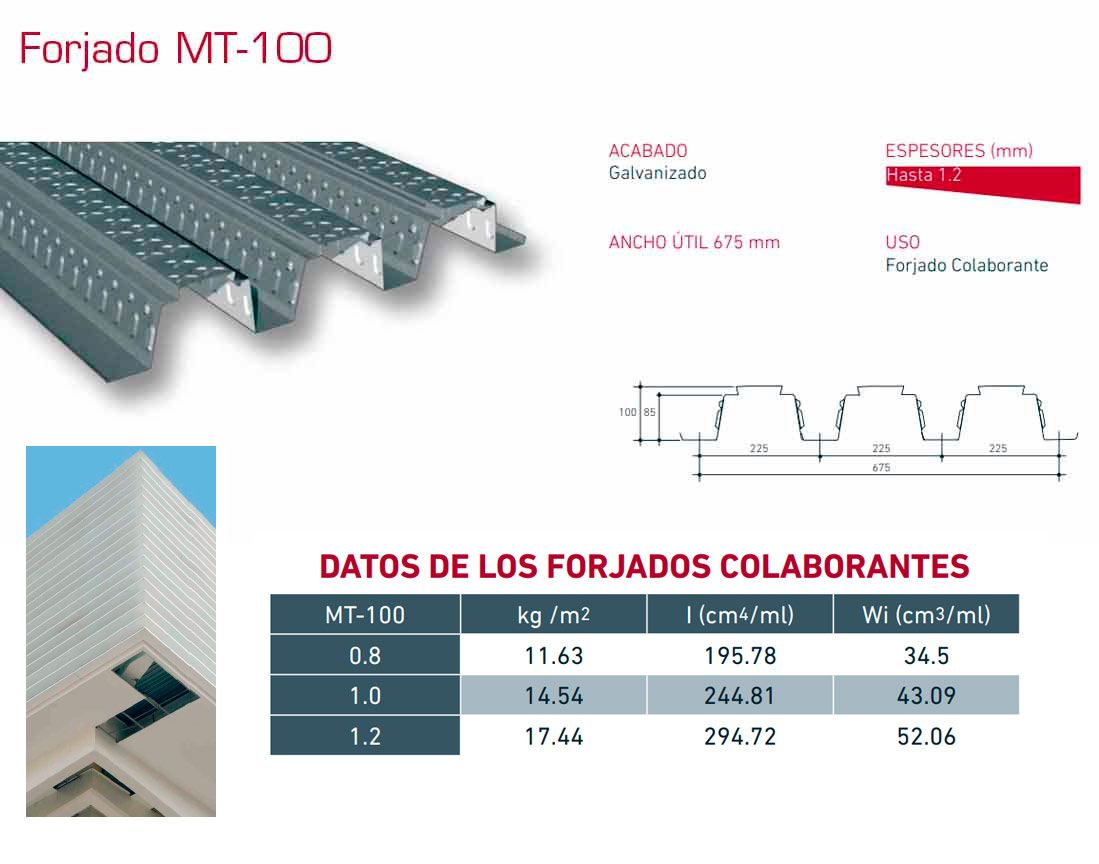

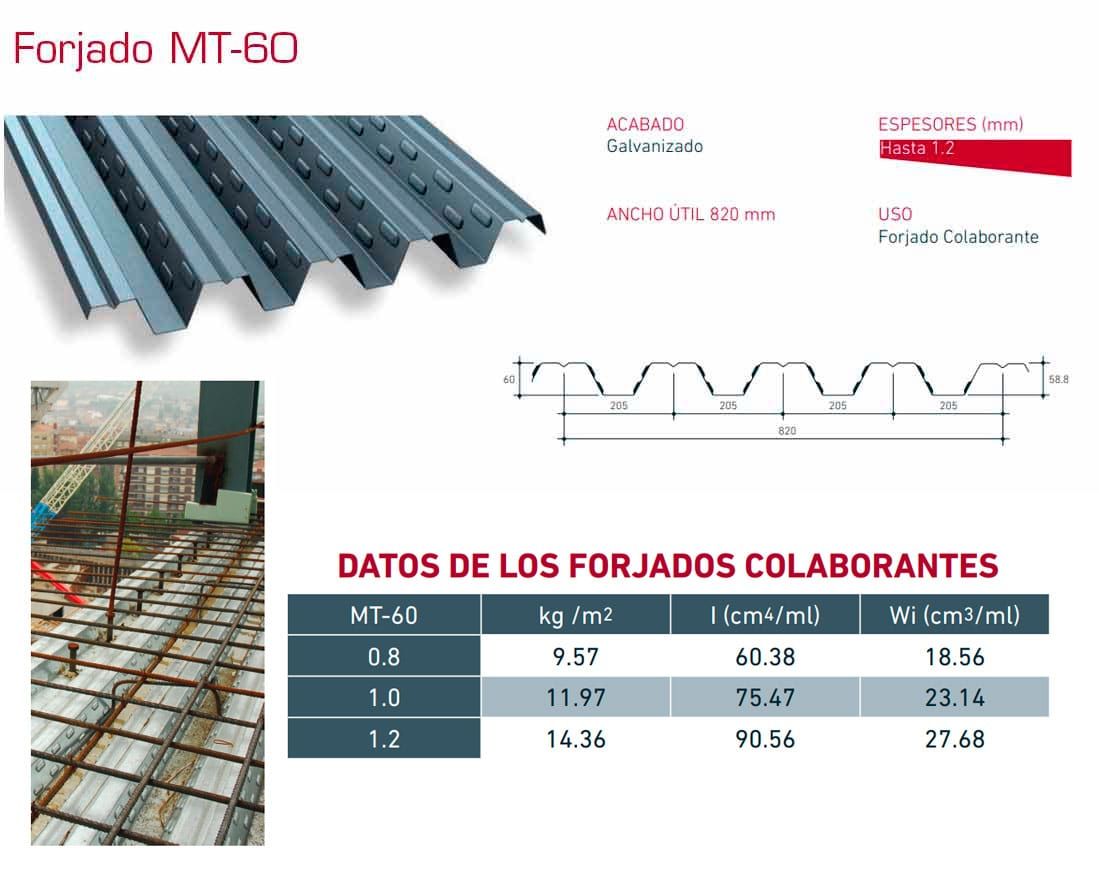

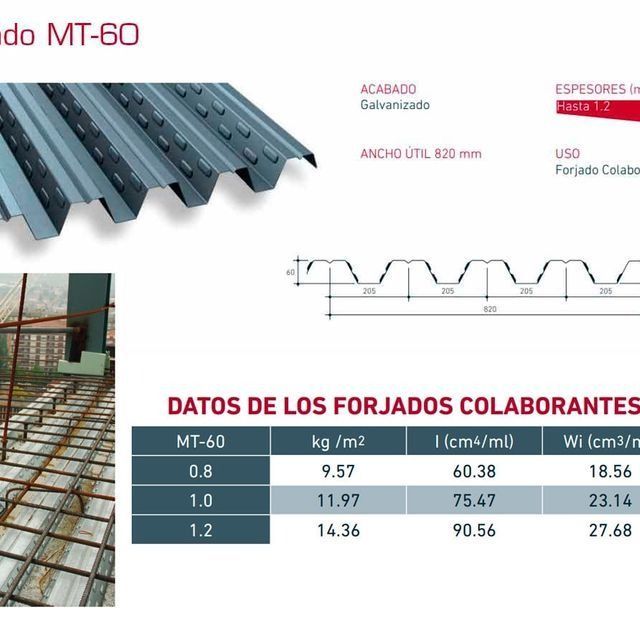

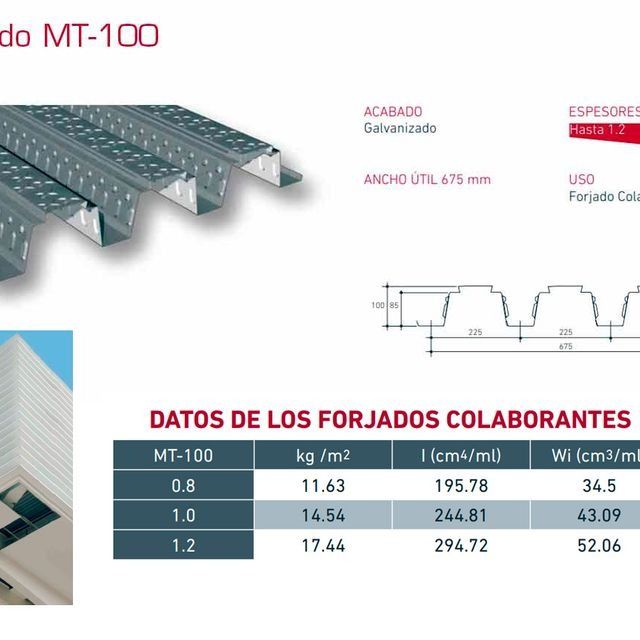

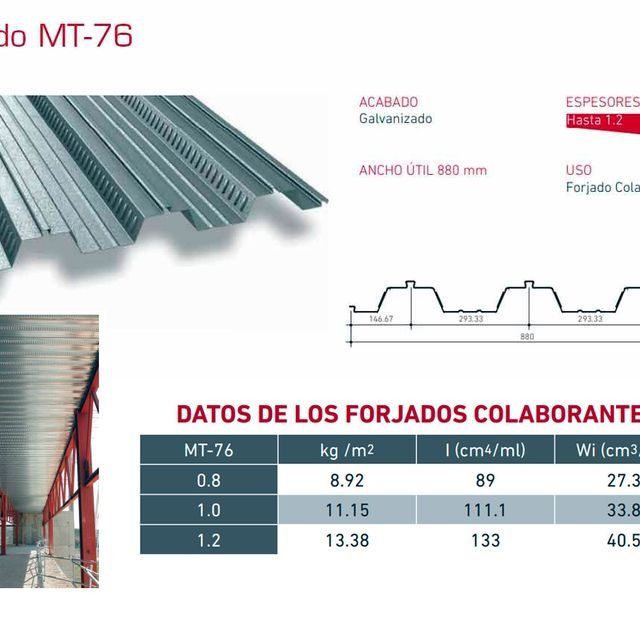

Forjados colaborantes

El forjado compuesto o colaborante presenta notables beneficios económicos sobre todo si se tiene en cuenta al inicio del proyecto: comporta una disminución del canto medio del forjado, y por tanto una reducción de peso que se traduce en una reducción de la sección resistente de la estructura (pilares, vigas, cimentaciones). La adopción de esta tecnología responde además a ciertas exigencias ineludibles en los edificios modernos, como la conducción de servicios ofimáticos, la utilización de falsos techos y una mejor planificación de las diferentes fases de ejecución.



El fundamento de los forjados compuestos radica en la tecnología usada para potenciar la adherencia entre la chapa de acero conformada y el hormigón. Esta tecnología se denomina también forjado colaborante por la colaboración entre los dos materiales que componen el forjado, para hacer frente a las tensiones generadas por las cargas.



Los perfiles de forjado colaborante están, particularmente indicados para edificios de importantes dimensiones con estructura metálica.


Se adaptan perfectamente a diferentes tipologías edificatorias tales como:

  •  Edificios industriales.
  • Terciario y oficinas.
  • Grandes edificios públicos.
  • Grandes superficies y almacenes.
  • Centros comerciales y ocio.

Funciones y ventajas


Una vez esté ejecutado, el forjado cumple las siguientes funciones:

  • Actúa como plataforma de trabajo durante la construcción.
  • Sustituye al encofrado perdido de madera como soporte al vertido de hormigón.
  • Contribuye a estabilizar el marco si se trata de una estructura metálica, disminuyendo la necesidad de arriostramientos horizontales.
  • Soporta las cargas durante el hormigonado.
  • Facilita la circulación en los pisos durante la ejecución de los forjados, al no requerir la densidad de apuntalamiento necesaria con un encofrado convencional.
  • La utilización del forjado colaborante con conectores, permite formar una viga mixta. Esto se traduce en una importante reducción del canto del forjado y en consecuencia del peso de la perfilería metálica que soporta la losa y de la estructura y cimentaciones del edificio en general. El beneficio económico es evidente, tanto en materiales como en tiempo de ejecución.
  • Las nervaduras longitudinales de la chapa perfilada permiten el alojamiento de instalaciones y canalizaciones del edificio en su interior.


Se trata de un sistema constructivo de elevada economía y rapidez de ejecución.

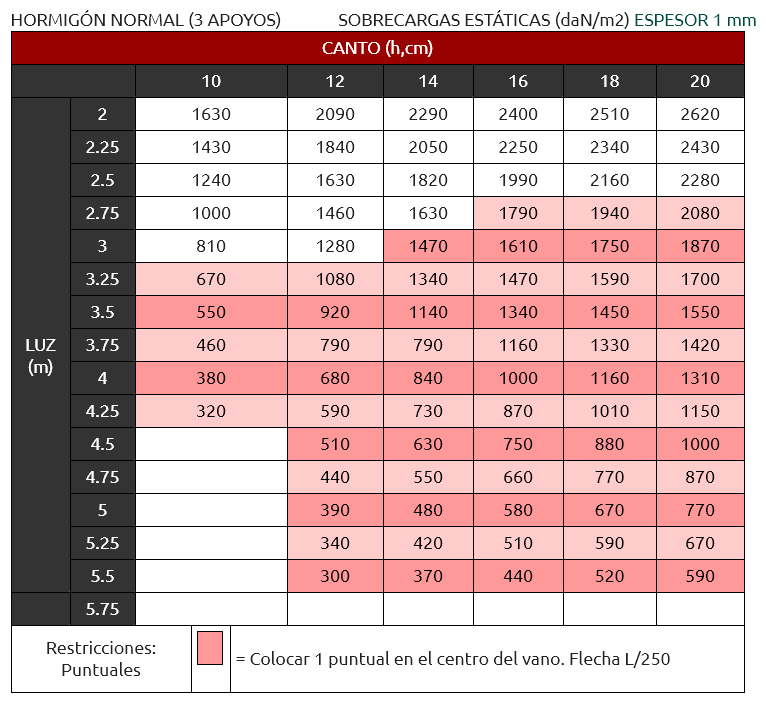

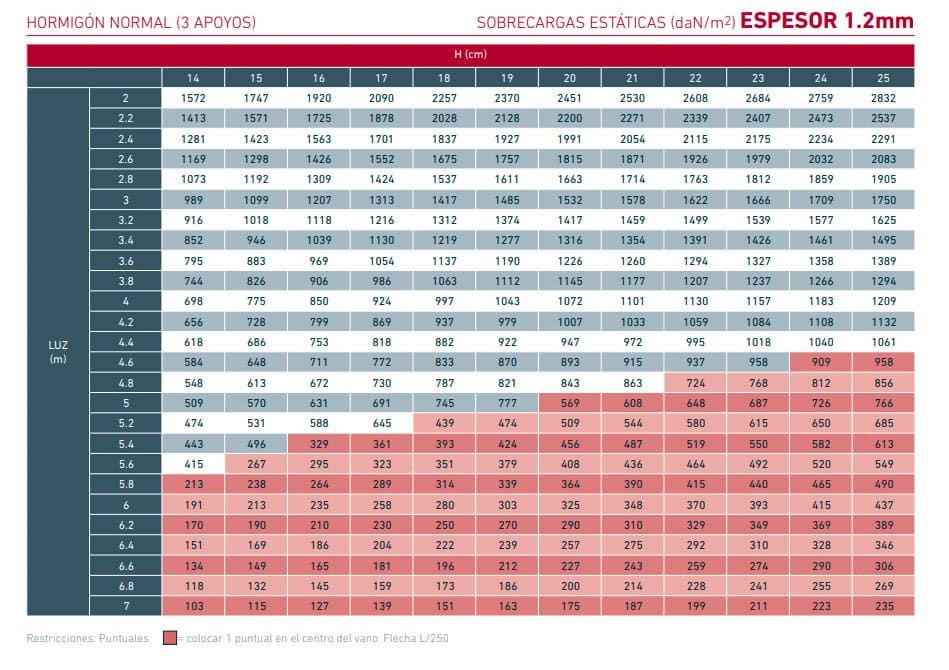

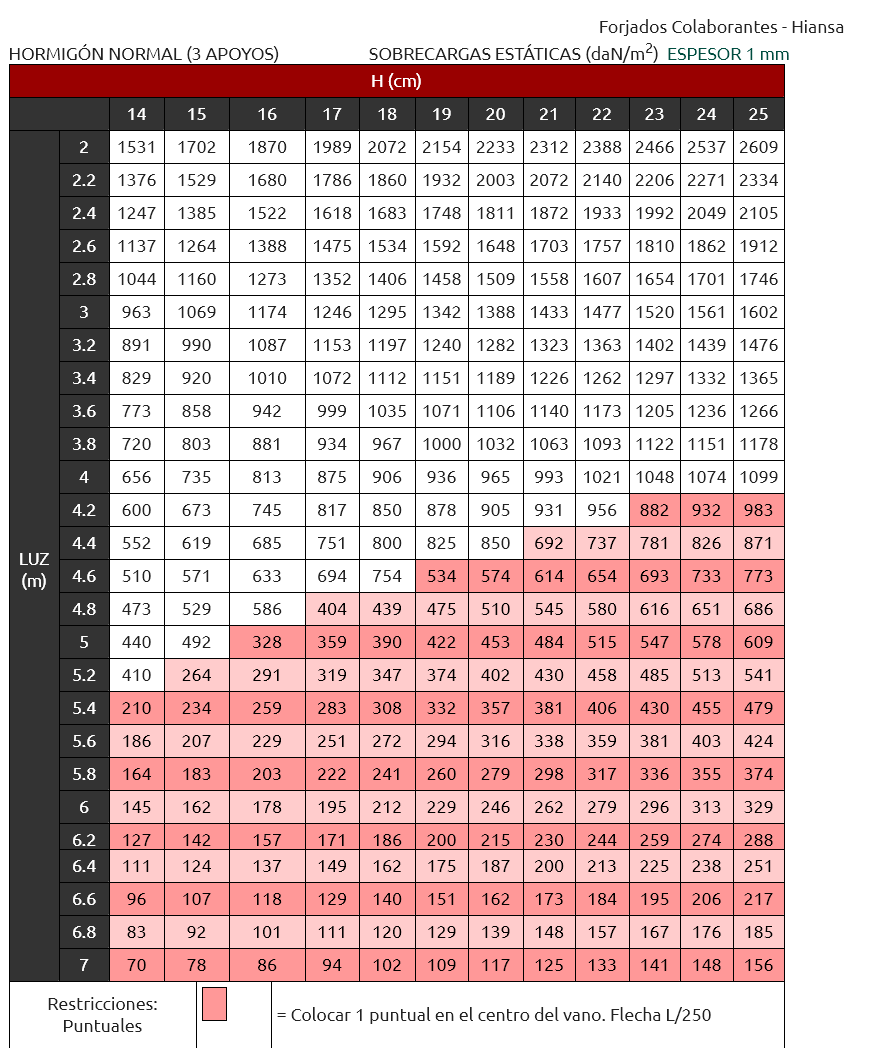

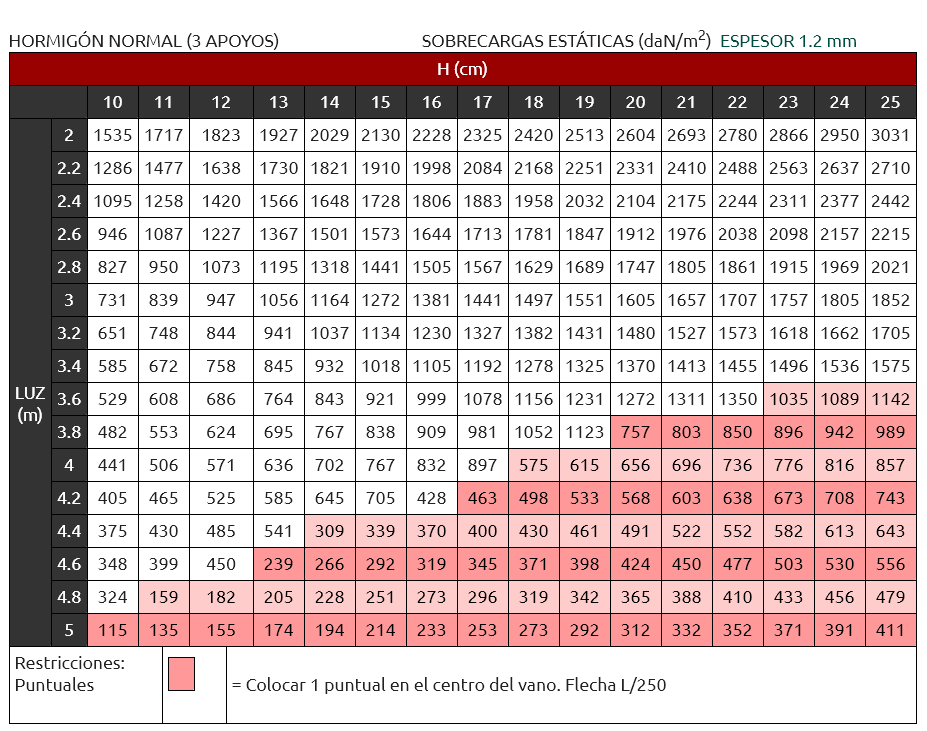

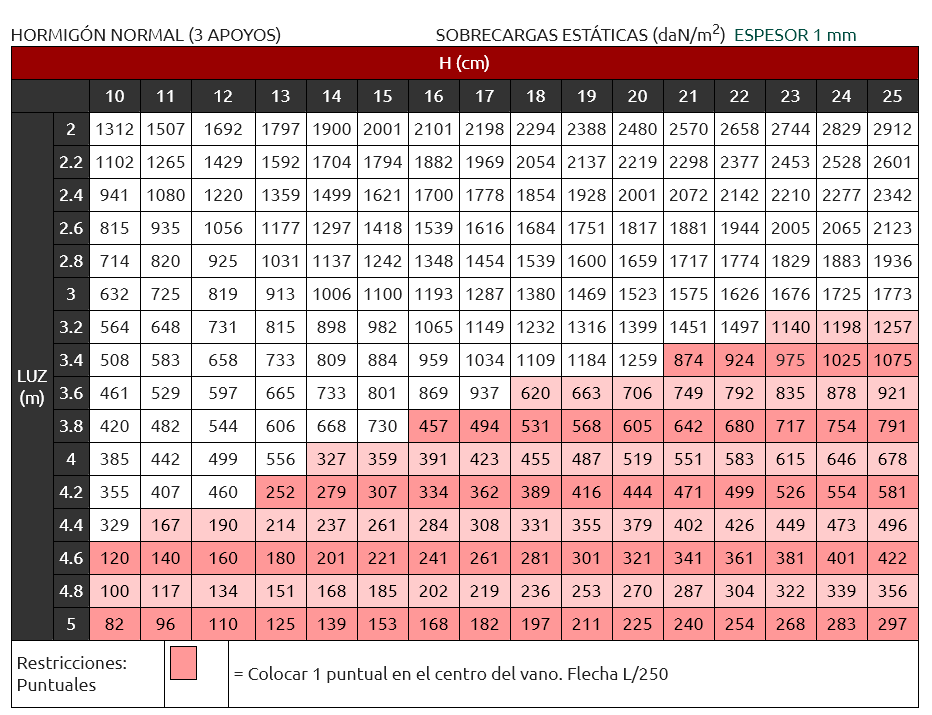

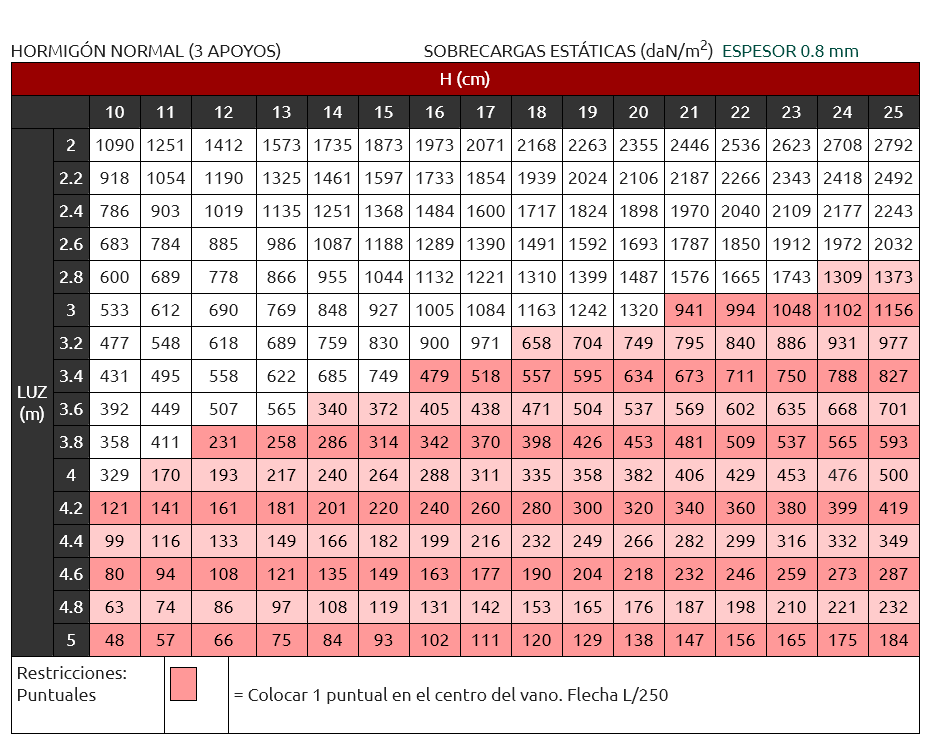

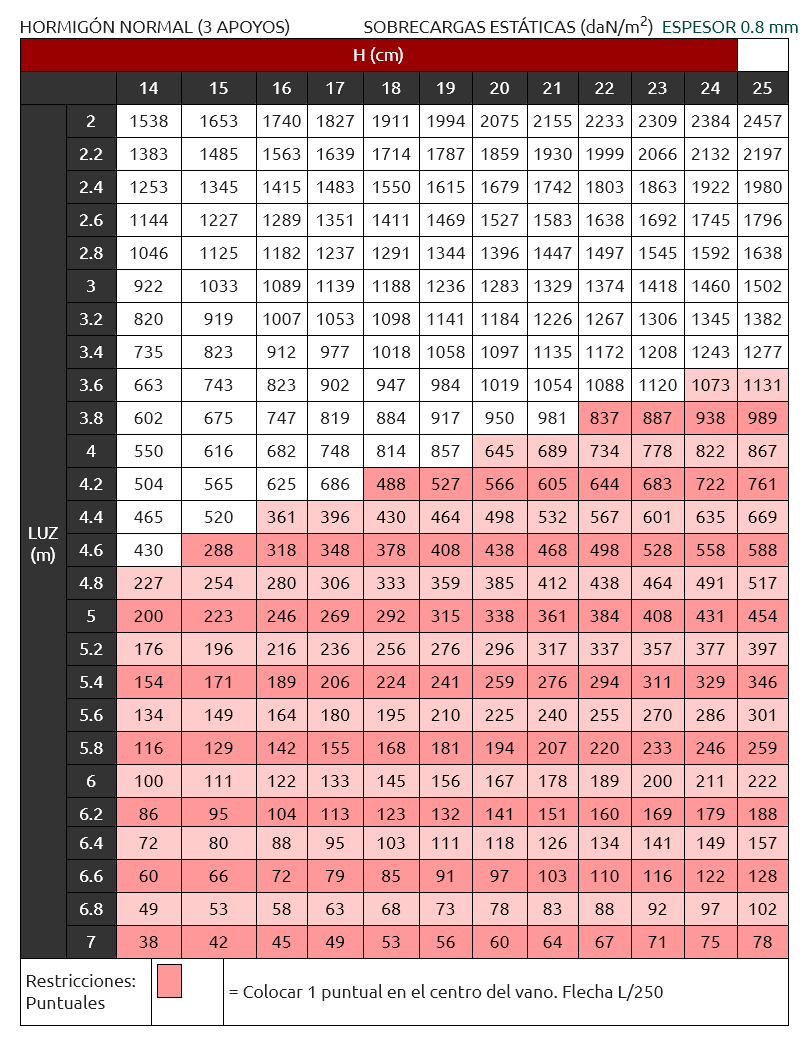

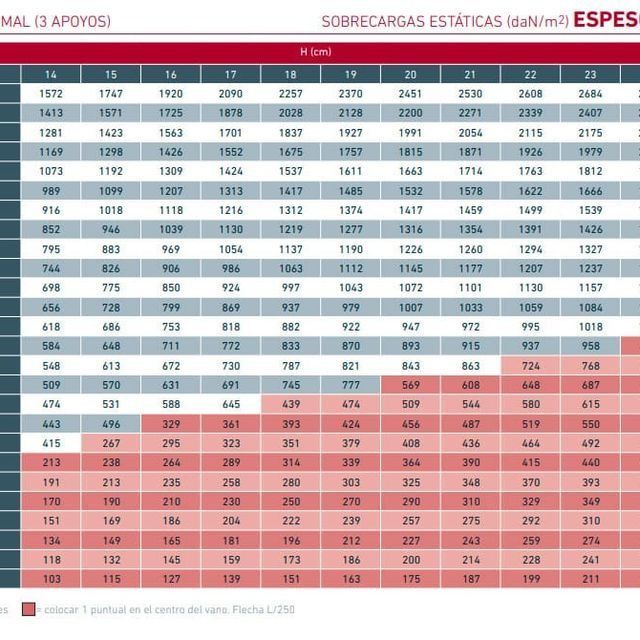

  • Hierros y Ferralla Arroyo hormigon 3 apoyos
  • Hierros y Ferralla Arroyo hormigon 2
  • Hierros y Ferralla Arroyo hormigon 3
  • Hierros y Ferralla Arroyo hormigon 3 apoyos 4
  • Hierros y Ferralla Arroyo hormigon 3 apoyos 5

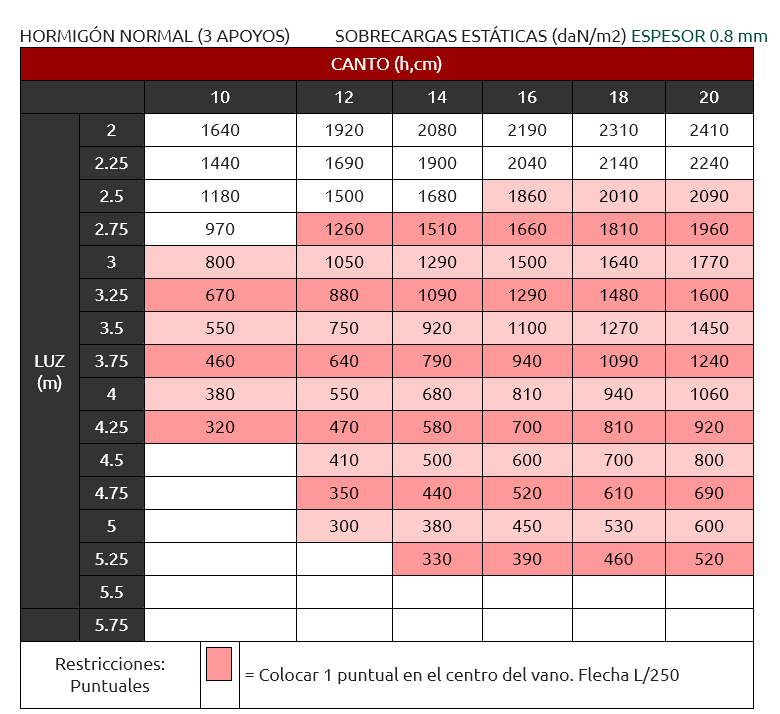

  • Hierros y Ferralla Arroyo hormigo apoyos 6
  • Hierros y Ferralla Arroyo hormigon 3 apoyos 7

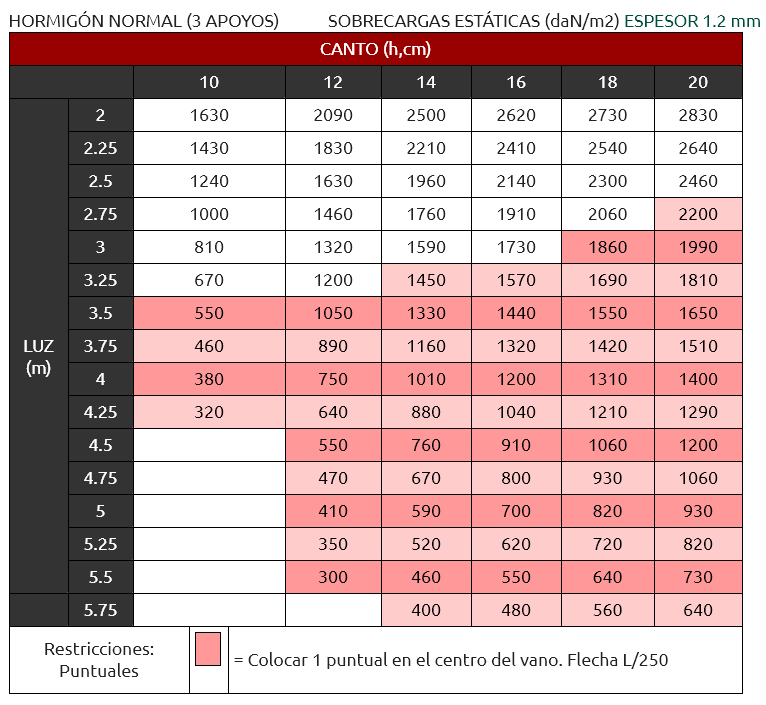

  • Hierros y Ferralla Arroyo hormigon 8

Lama de puerta basculante

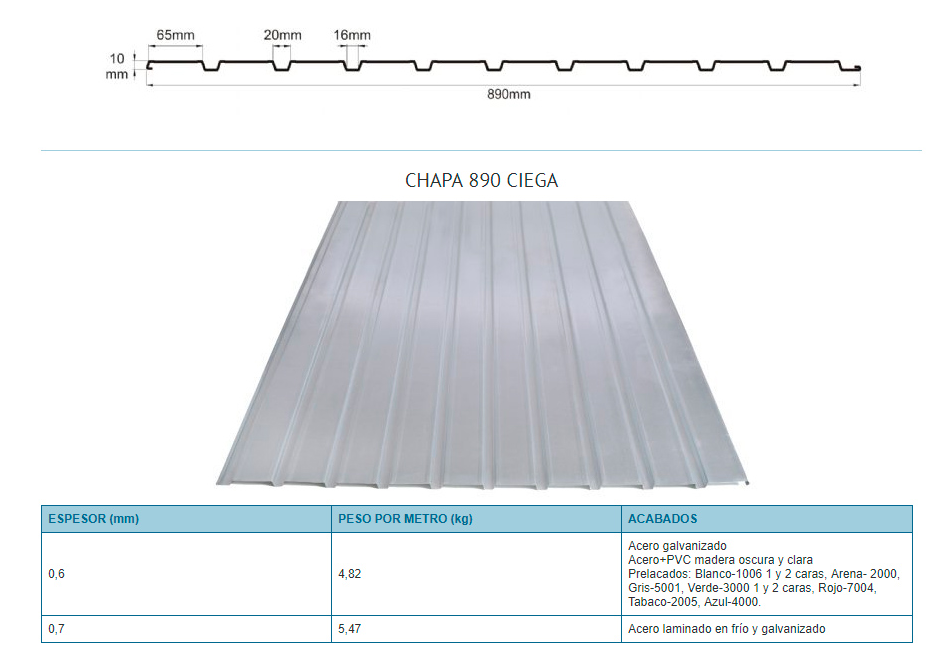

Chapa P.B. 890

Chapa de gran cobertura para la fabricación de puertas y revestimientos exteriores e interiores.

Hierros y Ferralla Arroyo Chapa 890 Ciega

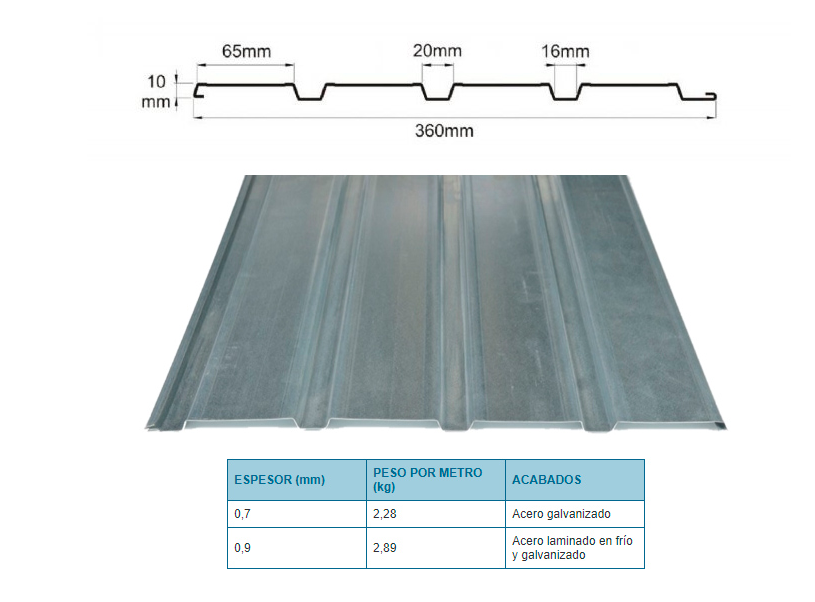

Chapa P.B. 360

Chapa de cobertura reducida con el mismo diseño y aplicaciones que la de 890.

Hierros y Ferralla Arroyo Chapa PB 360

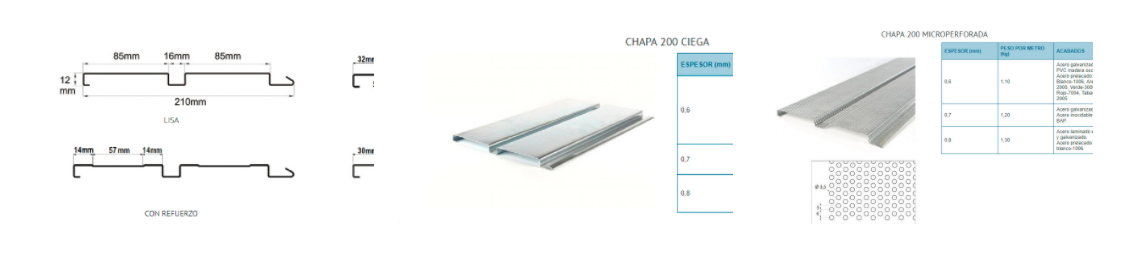

Chapa P.B.200

Chapa de cobertura reducida para la fabricación de puertas, cerramientos y revestimientos exteriores e interiores.

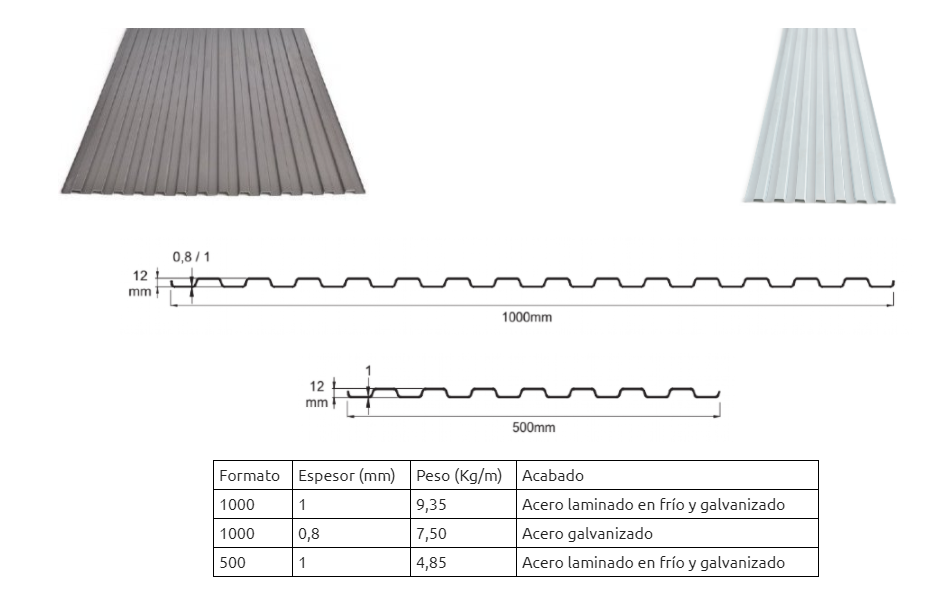

Chapas pegaso

Chapa multiuso de amplia cobertura, soldable y muy resistente.

Hierros y Ferralla Arroyo Chapas pegaso

Chapas de formato

Chapa negra


Es la procedente de la laminación en caliente sin tratamiento alguno.

Formatos estándar: 2000 x 1000, 2500 x 1250, 3000 x 1500, 6000 x 1500, 3000 x 2000 y 6000 x 2000 mm.
Espesores: desde 1'5 mm a 12 y 15 mm.


Chapa blanca

Chapa decapada, la cual resulta de someter a la chapa negra a un proceso de limpieza superficial dejándola libre de incrustaciones y óxido.


Formatos estándar: 2000 x 1000, 2500 x 1250, 3000 x 1500, 6000 x 1500, 3000 x 2000 y 6000 x 2000 mm.
Espesores: desde 0.8 mm. hasta 3 mm.


Chapa galvanizada


Resulta del recubrimiento con una película de zinc a la chapa negra, protegiéndola así de la oxidación y dotándola de gran adherencia y espesor homogéneo.

Formatos estándar: 2000 x 1000, 3000 x 1250 y 3000 x 1500 mm.
Espesores: 0'4, 0'5, 0'6, 0'8, 1, 1'2, 1'5, 2 y 3 mm.

Acero corten


Este tipo de acero cada vez más utilizado por arquitectos, diseñadores, decoradores e ingenieros, ofrece la principal característica de cambios progresivos en el color de la oxidación debido fundamentalmente a la aleación del acero enriquezida con níquel, cromo y cobre y a los efectos de las condiciones atmosféricas y exposición a la luz.

En una primera fase se crea una capa de óxido que es impermeable al agua y vapor, la cual impide que el proceso de oxidación continue interiorrmente. Gracias a ésto, el acero Corten no necesita ningún tipo de tratamiento de protección (como el pintado o galvanizado) ante la corrosión atmosférica.

Su característico color rojizo anaranjado irá variando en su tonalidad conforme la oxidación sea más o menos fuerte, sobre todo en ambientes a la intemperie donde su color adquirirá tonos marrones oscuros.

Anchos disponibles: 1000, 1250 y 1500 mm.
Largos disponibles: 2000, 3000 y 6000 mm.
Espesores: 1'5 mm, 2, 3, 4, 5, 6, 8, 10, hasta los 80 y 90 mm.

Chapas perforadas

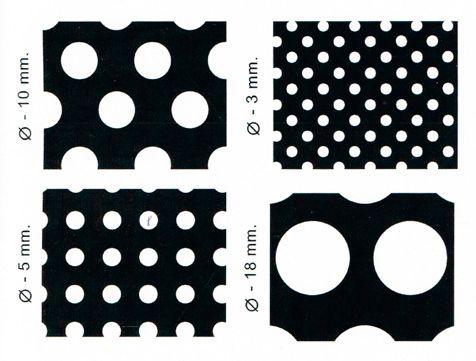

Perforado redondo

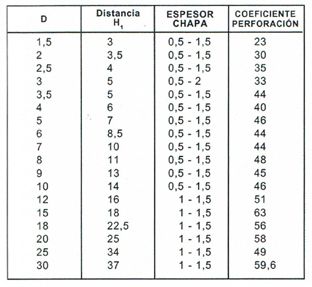

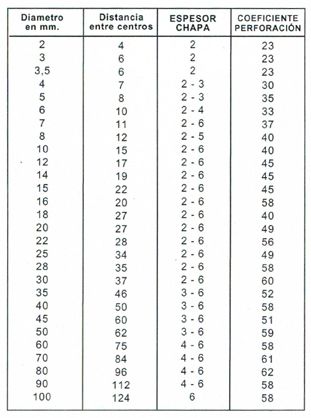

Chapa perforada agujeros redondos

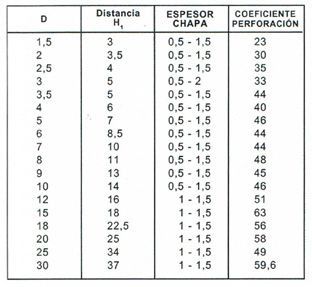

Hierros y Ferralla Arroyo tabla chapa perforada

Perforaciones: desde 1 mm a 200 m Ø
Espesores: desde 0,5 mm a 12 mm (según perforación).



Dimensiones

  • En chapa hasta 2000 mm de ancho (según perforaciones).
  •  En bobina hasta 1000 mm de ancho.

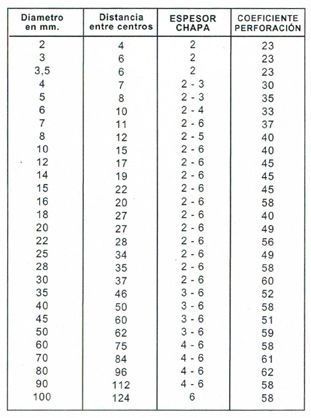

Chapas perforadas de 2000 x 1000 mm

Hierros y Ferralla Arroyo Tabla Dimensiones

Perforado cuadrado

Chapa perforada agujeros cuadrados

Perforaciones: desde 5 a 200 mm.
Espesores: desde 0,5 a 12 mm de ancho (según perforación).

Dimensiones

  • En chapa hasta 2000 mm de ancho (según perforaciones).
  • En bobina hasta 1000 mm de ancho.

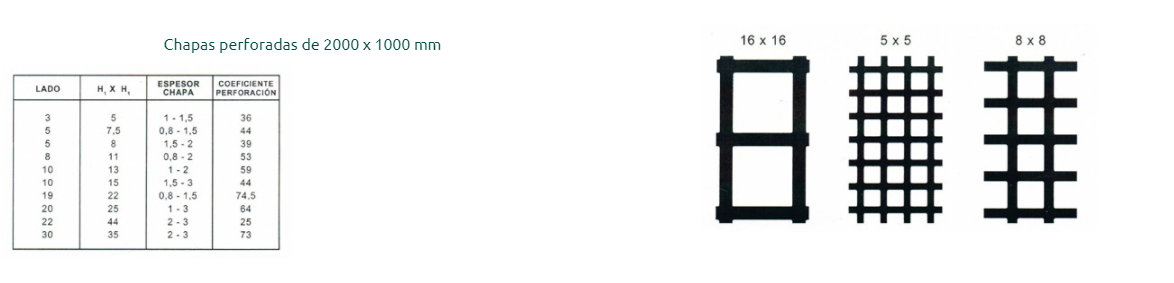

Chapas perforadas de 2000 x 1000 mm

Hierros y Ferralla Arroyo Cuadrado

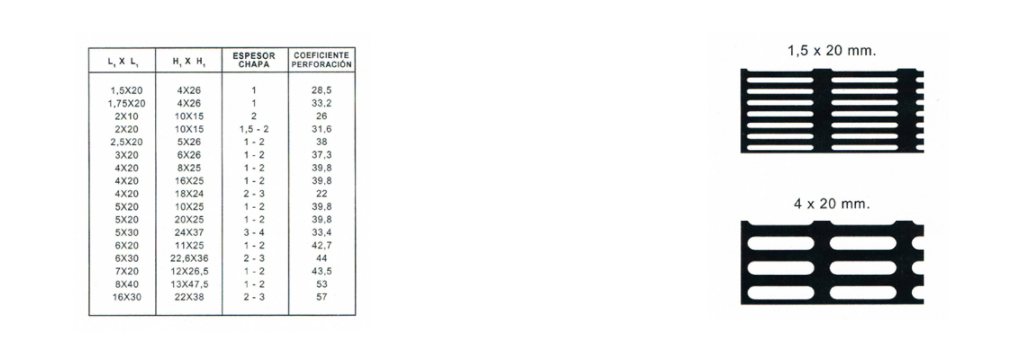

Chapa perforada largos redondeados


Perforaciones: desde 1 x 10 mm a 6 x 120 mm.
Espesores: 0,5 a 12 mm (según perforación).

Dimensiones

  • En chapa hasta 2000 mm de ancho (según perforaciones).
  • En bobina hasta 1000 m de ancho.

    Chapas perforadas de 2000 x 1000
Hierros y Ferralla Arroyo redondeado largo

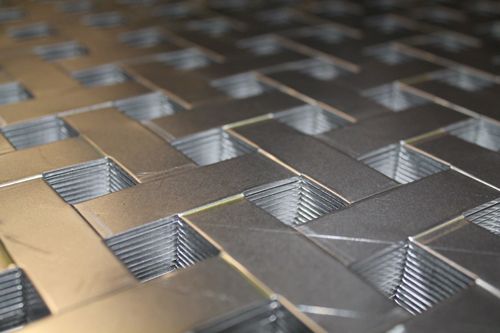

Perforado entrelazado

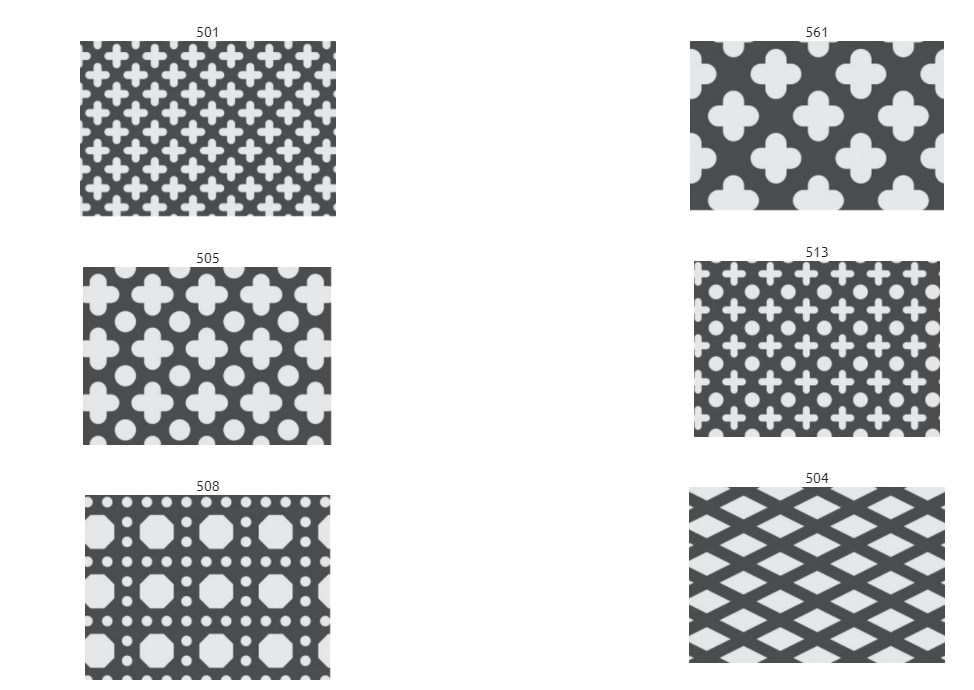

Perforados decorativos

Chapa perforada decorativa

chapa decorativa

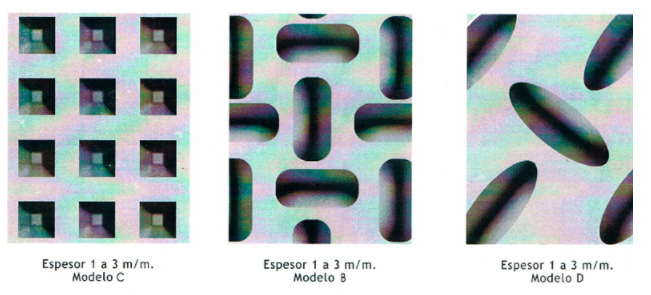

Chapa estampada

Hierros y Ferralla Arroyo Chapa Estampada

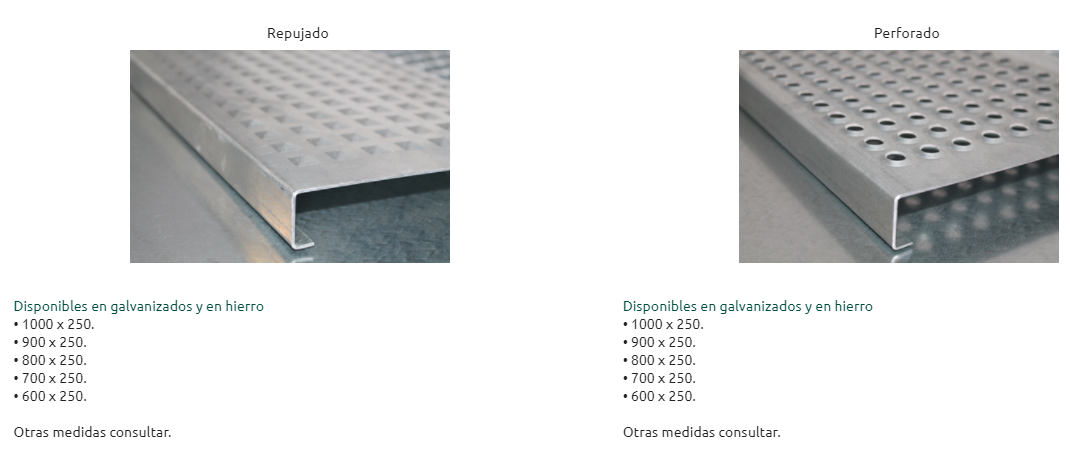

Peldaños de chapa

Peldaños de chapa repujados y perforados

Entramados metálicos

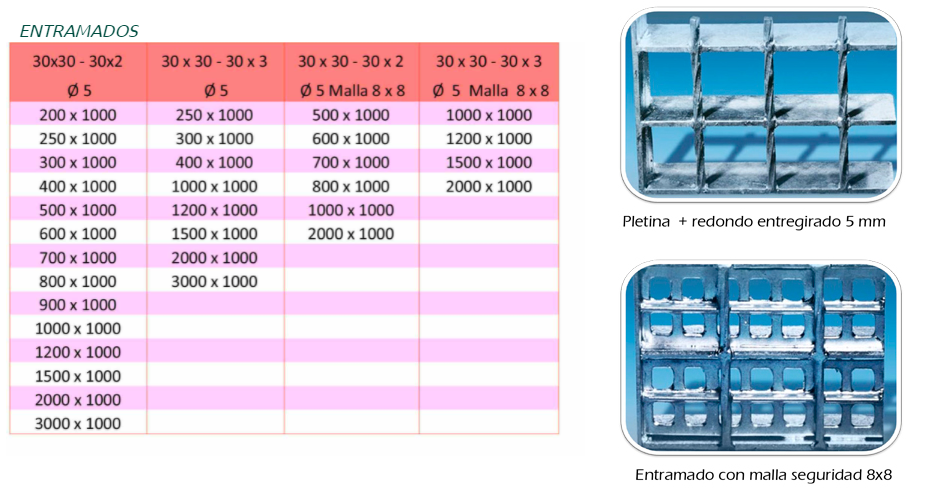

Entramados metálicos a medida

Hierros y Ferralla Arroyo Entramados 1 Hierros y Ferralla Arroyo Entramado 2

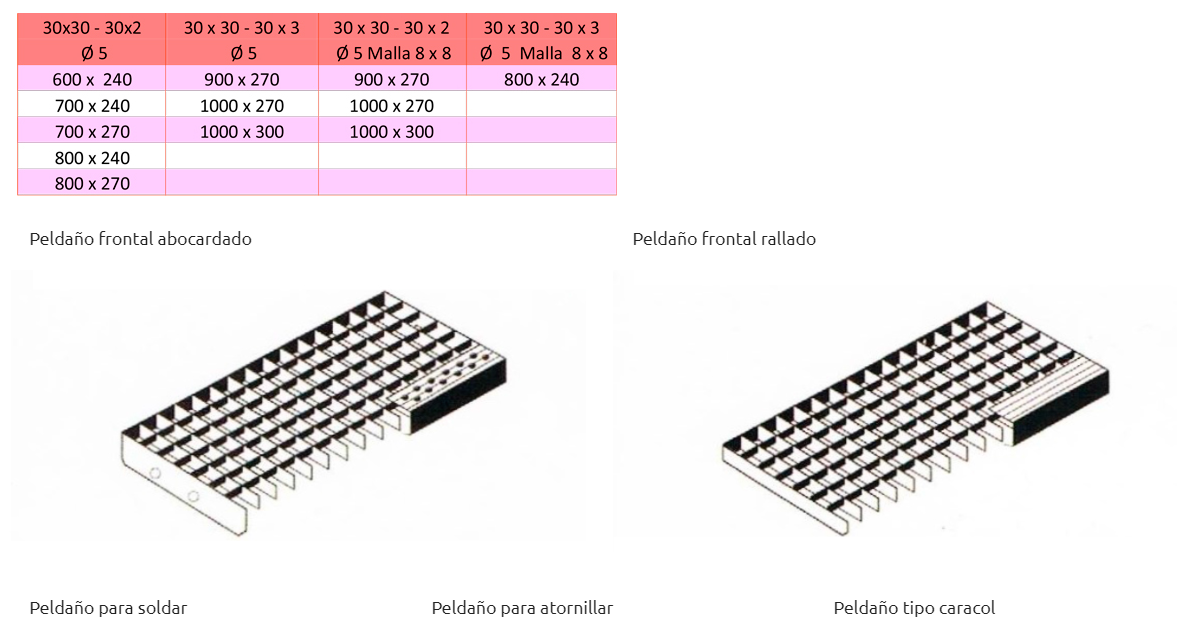

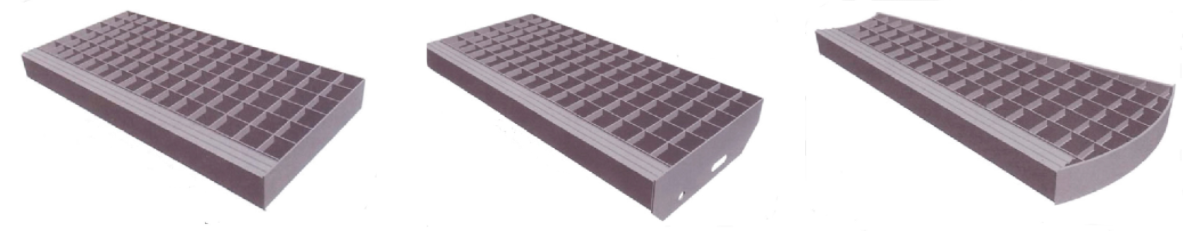

Peldaños metálicos

Hierros y Ferralla Arroyo Peldaño3

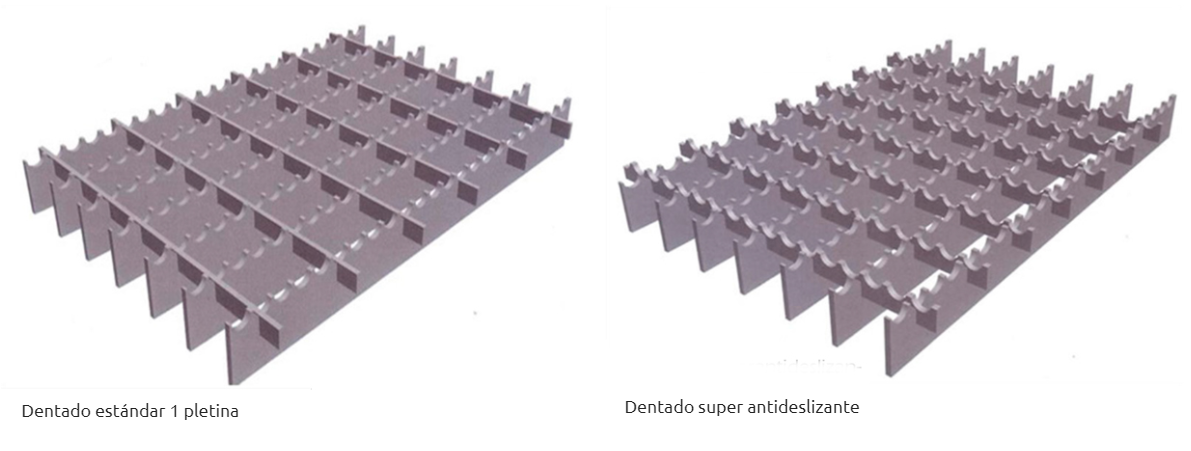

Entramados metálicos dentados

Hierros y Ferralla Arroyo Peldaño dentado

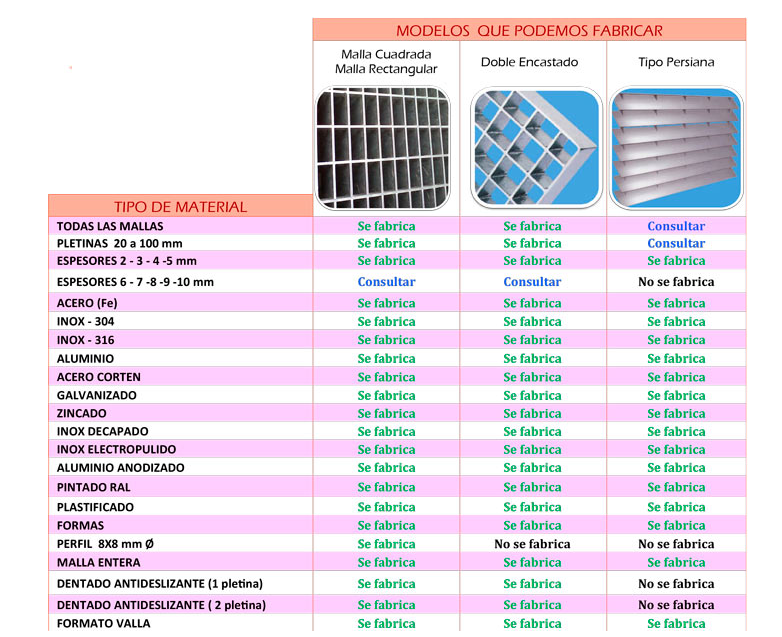

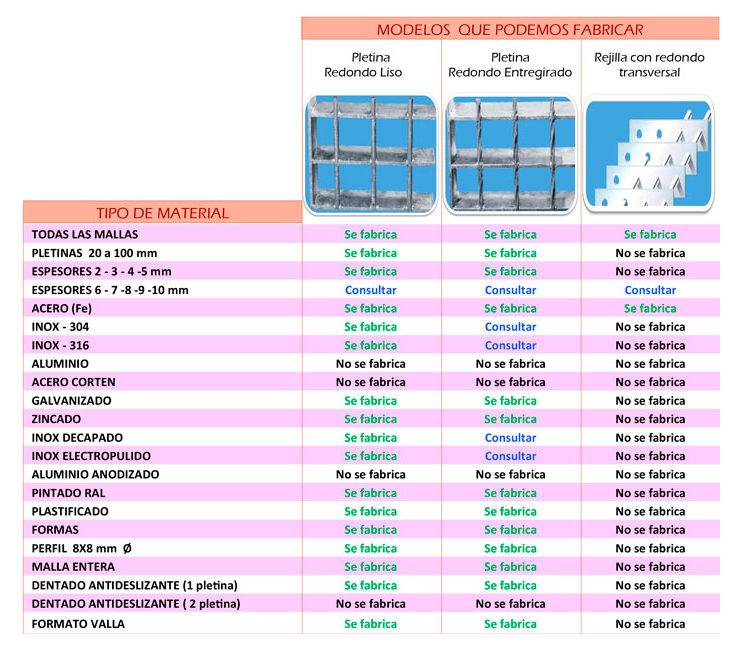

Fabricación a medida

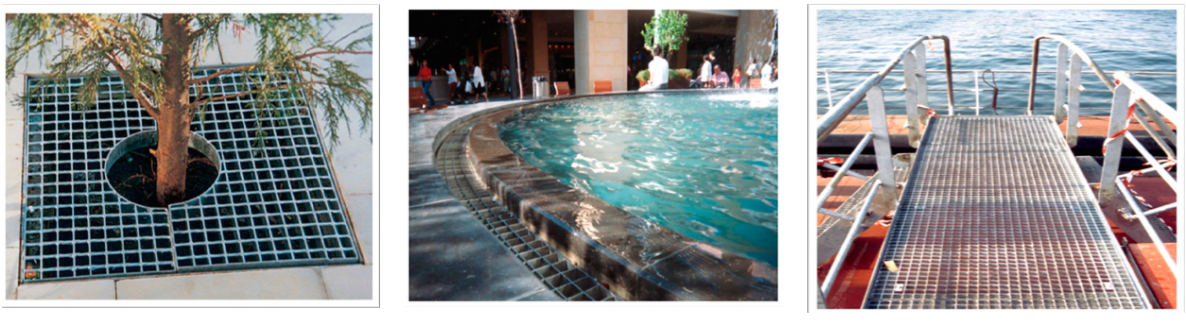

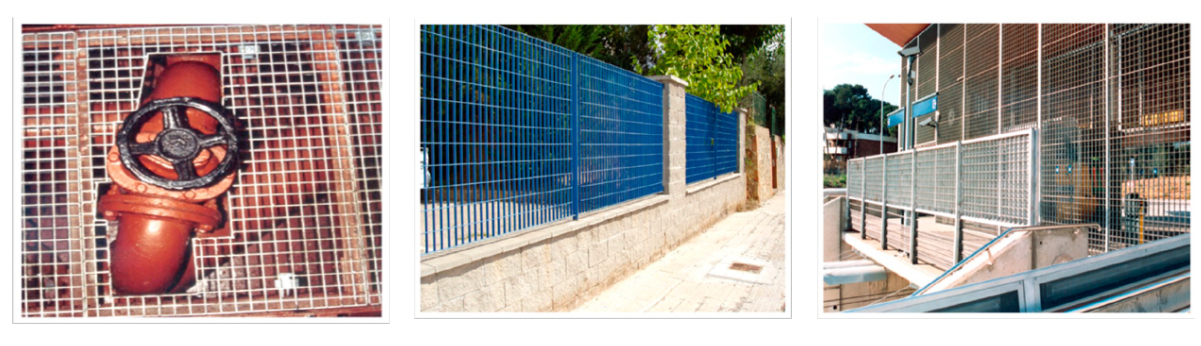

Hierros y Ferralla Arroyo A medida Hierros y Ferralla Arroyo Muestra a medida Hierros y Ferralla Arroyo A medida 2 Hierros y Ferralla Arroyo Fabricación a medida

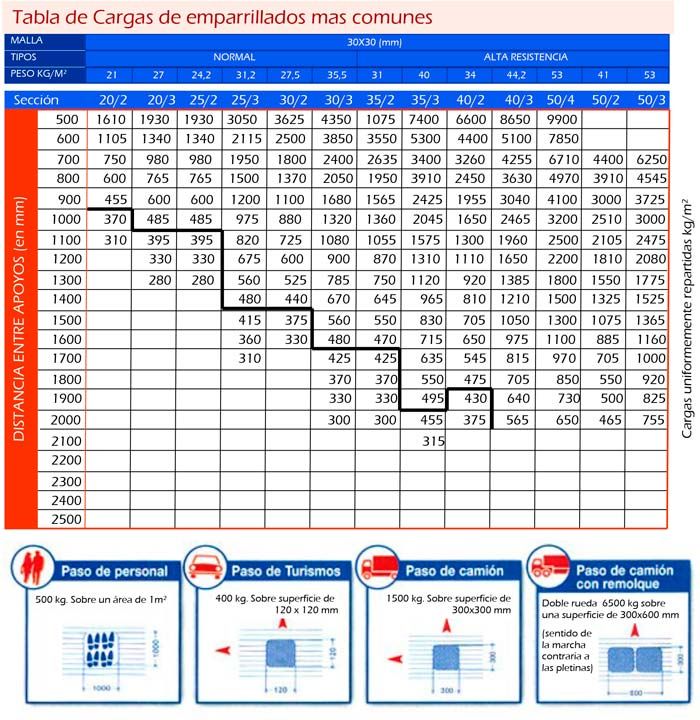

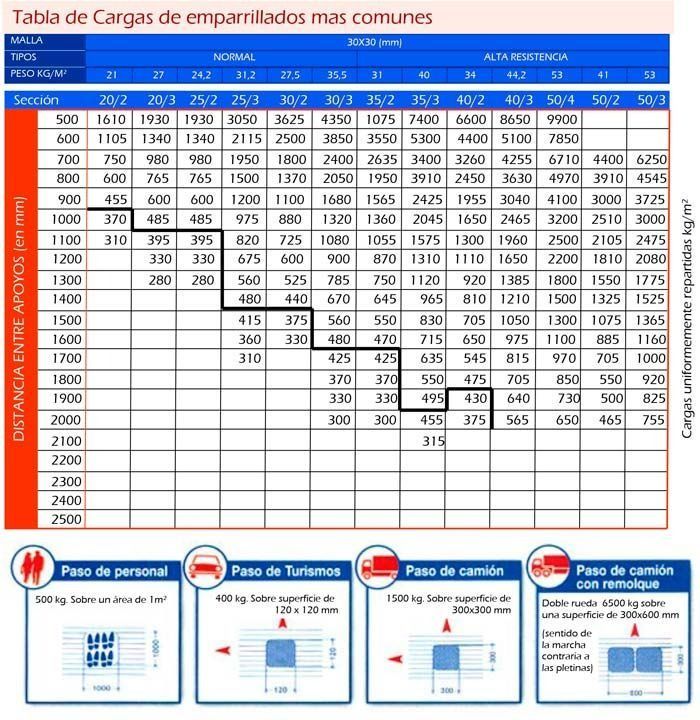

Datos técnicos

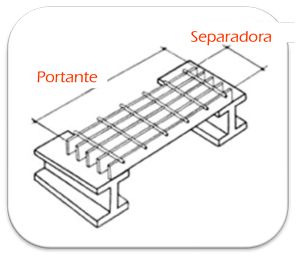

Pletina portante: ​Aguanta todo el esfuerzo que debe soportar el em-parrillado, siendo necesario que estén apoyadas en sus extremos.

Pletina o varilla separadora: ​Separa y une las pletinas portantes, por lo cual su trabajo en relación con el aguante de cargas es práctica-mente nulo.

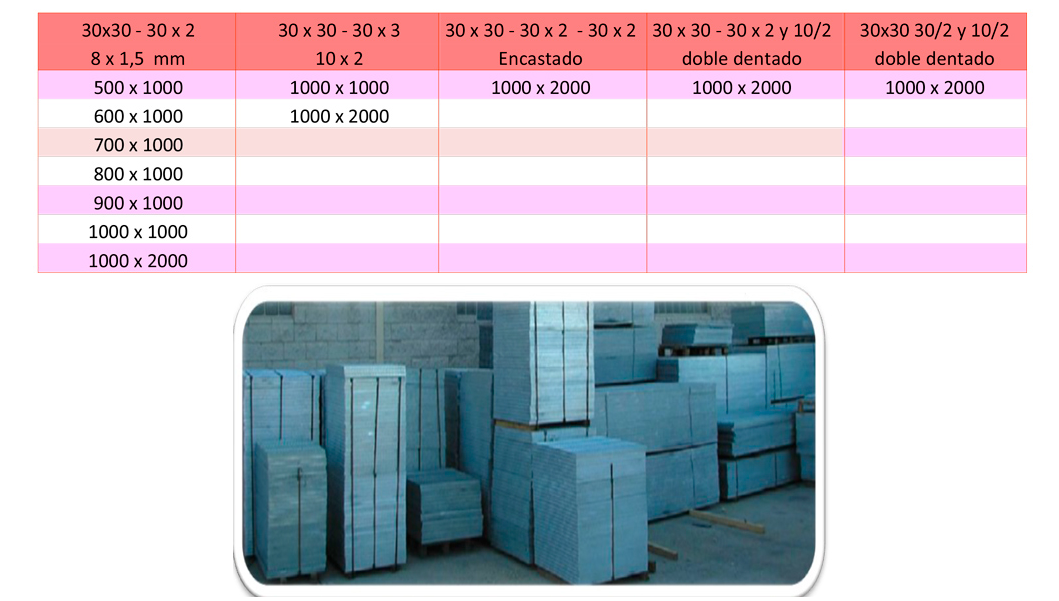

Hierros y Ferralla Arroyo Separadora Hierros y Ferralla Arroyo Tablas de medidas

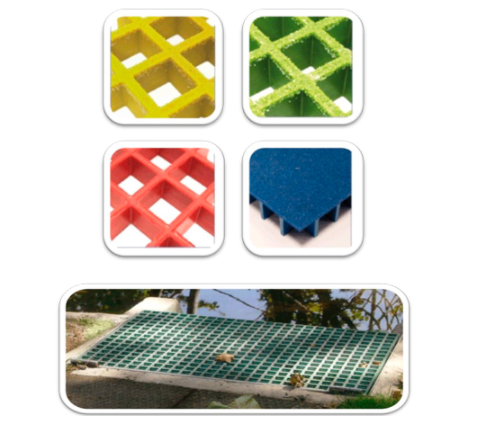

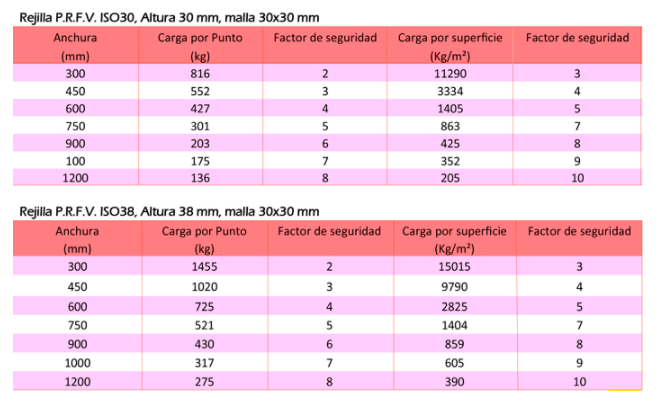

Entramados P.R.F.V.

Hierros y Ferralla Arroyo Entrampado 1 Hierros y Ferralla Arroyo Tabla Entrampados
